けむりの流れ

石炭が燃えて出るけむりが、どのように外に排出されるかを紹介します。

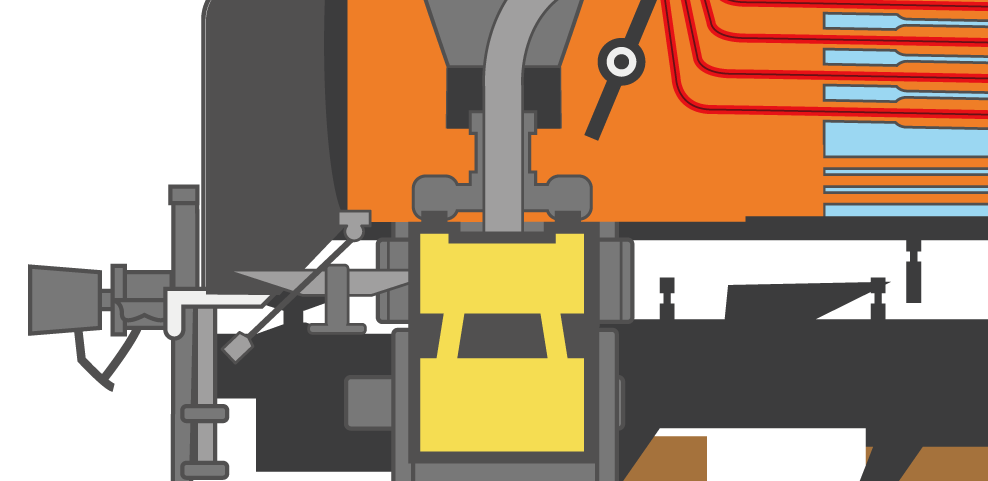

ボイラー内で発生した蒸気が シリンダーへと送られる。
シリンダー
シリンダーに送られた蒸気は、排気口より排出される。
排気口
シリンダーから蒸気が排出される 流れにつられ、煙管（えんかん）や煙室（えんしつ）内のけむりも吸い出される
煙室・煙管
蒸気とけむりは、一緒に、煙突から排出される。
